Я создаю серьги, броши, кулоны и другие украшения из ювелирной эпоксидной смолы. Занимаюсь этим уже 3 года. Имею два аккаунта в соц. сети anna.tulskaya и frozen_rainbow_jewelry, более десятка тысяч подписчиков, сотни клиентов. Успешно езжу на выставки. Через мои руки прошло много ювелирных смол. Ведь творчество это всегда поиски, метания, эксперименты.
В отличие от других публикаций я не буду распыляться на освещение всех возможных применений прозрачных эпоксидных смол. Очевидно, к смолам для заливки «линз» с высоким куполом и составам для объемных «рек» в столешницах, имитации воды должны предъявляться различные требования. Я рассмотрю применение ювелирной смолы только в одной области, самой популярной в среде хэндмэйд. Это получение качественных объемных покрытий на плоских поверхностях и небольших отливок (до 3 см толщиной). Недавно появилась публикация ordinary_miracle1 на эту же тему в отношении трех марок из исследованных мною смол и мне приятно, что наши данные практически совпадают.
Под разбор попали 6 марок ювелирных смол, большинство из которых появились на рынке относительно недавно:
1. ПЭО-510КЭ-20/0 от СПбГТИ(ТУ), Санкт-Петербург
2. Magic Crystal 3D от украинской фирмы Эластоформ, Киев
3. Epoxy Crystal PLUS от ООО «ЭПОКСИМАКС», Санкт-Петербург
4. Poly Glass от PolyMax (ИП Гончаров М.А.), Санкт-Петербург
5. D-line Crystal Epoxy от ООО «Д-Лайн», Иваново
6. Artline Crystal Epoxy от Artline Creativity (ИП Алексеев А.В.), Владимир

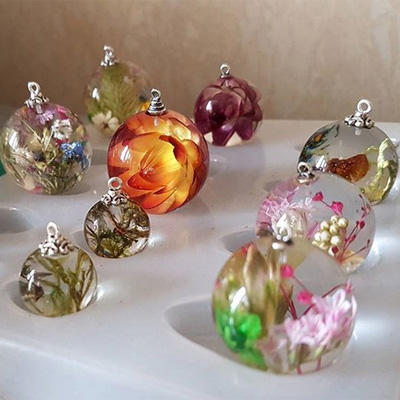

Сравнивать будем удобство смешивания и попадание пузырьков, реакцию на водяную баню, удобство дегазации, степень густоты, время первичного загустения, время полного отверждения, оптическую прозрачность в шарах и текучесть на плоских отливках, удобство шлифовки и полировки.

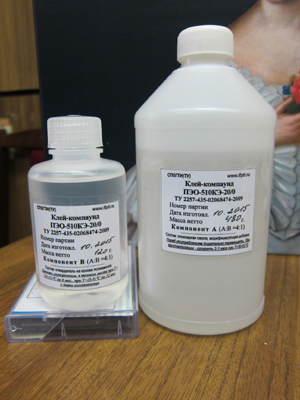

Одна из первых отечественных ювелирных смол, предложенная СПб технологическим институтом на замену импортной Crystal resin. Производитель выпускает 7 марок ювелирных эпоксидных смол, но я чаще использую ПЭО-510КЭ-20/0 как наиболее подходящую для моего творчества. Смола поставляется в двух бутылках, на каждой написано, что внутри. Эпоксидная основа густая, отвердитель жидкий, как вода, оба компонента кристально прозрачные. Размешивается в пропорции 4:1 по весу. Достаточно удобно, легко запомнить, при сложении двух компонентов всегда выходит число, кратное пяти. Из-за вязкости смолы размешивание компонентов надо начинать аккуратно, иначе жидкий отвердитель может выплеснуться из низкого стакана. Перемешивать нужно тщательно, проходиться по дну и использовать технику второго стакана. При аккуратном размешивании пузыри не набиваются. В итоге смола получается жидкой и удобной для работы.

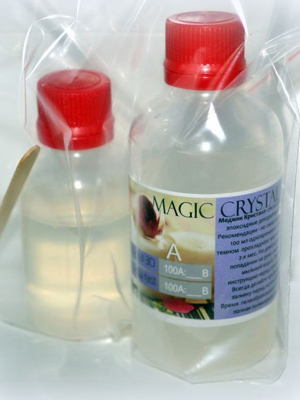

Я долго пользовалась этой смолой из-за ее невысокой стоимости. Поставляется она в двух бутылках. Мешается в пропорции 2:1, очень удобно. Практически невозможно перепутать. Смола и отвердитель густые. Промешивать надо тщательно, обязательна техника «второго стакана». Из-за густоты пузыри легко набиваются даже при аккуратном перемешивании. Неудобно заливать шары с мелким наполнением. К работе с этой маркой надо приноравливаться.

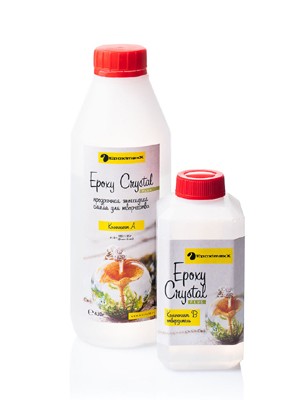

Относительно новая смола на рынке, быстро набравшая популярность за счет соотношения «цена-качество». Поставляется в двух бутылках в картонной коробке, с перчатками и инструкцией. Мешается в пропорции 10:3,5 по весу. Лично мне очень неудобно. Долго привыкала, и считаю до сих пор. Густая смола и жидкий отвердитель. Если мешать малый объем или интенсивно, то набиваются пузыри. Обязательно второй раз смешивать в новом стакане, потому что есть вероятность не промешать до конца у дна.
Смола с практически такими же характеристиками, как у Epoxy Crystal PLUS. Только еще гуще. В моем случае это минус. Двойное смешивание и множество пузырей.

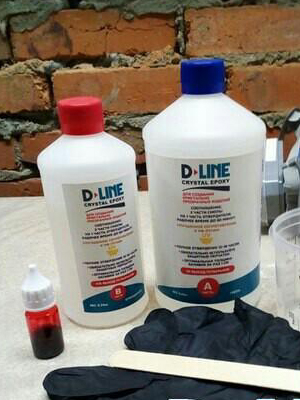

Очень интересная смола, новинка на рынке. Приезжает в двух бутылках. Так как брала пробник, приехало просто перемотанное стрейчем. Очень жидкие смола и отвердитель. При перемешивании становятся еще жиже, фактически как вода. Из-за такой консистенции практически не набиваются пузыри даже при интенсивном размешивании. Промешивается отлично в одном стакане, но я по привычке все равно смешиваю во втором.

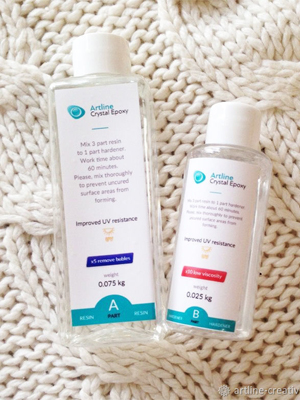

Смола идентичная D-line Crystal Epoxy. Возможно, что производитель один и тот же. Мешается 2:1, очень жидкая, хорошо промешивается, пузыри не набиваются.
После размешивания я обязательно ставлю стакан на водяную баню, это облегчает выход пузырьков.
Хорошо реагирует на водяную баню. Если нет дегазатора, то подержав на водяной бане подольше, можно добиться хорошего результата по выходу пузырьков. При дегазации в вакуумной камере вскипает умеренно, дегазируется быстро и легко.
Самая густая из всех образцов. Перестала пользоваться этой смолой после того, как несколько последних партий приехали мутными. При прогреве на батарее мутность пропадала, но видимо была нарушена какая-то технология производства, потому что смола не дегазировалась в вакуумной камере даже при предварительном прогреве на водяной бане. Покрывалась кучей мелких пузырей, пеной, но результата не было.
Смола средней густоты, у меня вечно выходит набить в нее пузырей. Но после прогревания на водяной бане в вакуумной камере все выходит почти идеально. Вскипает сильно, поэтому объем стакана должен быть значительно больше объема смолы.
Смола гуще Epoxy Crystal PLUS, но жиже Magic Crystal 3D. Дегазируется средне, после водяной бани пузырей много. После вакуумной камеры тоже остаются пузыри.
С этой смолой был интересный опыт. Так как она очень жидкая, я один раз ее просто прогрела на бане, и она стала идеально дегазированная. Вторую партию я поставила в дегазатор. Дегазировалась она за 10 секунд идеально. А третий раз я сначала прогрела, потом поставила в камеру. И тут был сюрприз. Смола очень разогрелась, почти закипела, в толще жидкости возникла куча мельчайших пузырьков и она сразу начала застывать. Через час была уже полностью отвердевшая. Никогда с таким не сталкивалась. Отливку я выкидывать не стала, в итоге застывший образец был опалесцирующий, с молочной белизной. Ни о какой прозрачности речи не шло. Отправила результат производителю. Они сказали, что возможно я применила двойное воздействие на образец. Больше я не рисковала и эту смолу не брала. Мне не нужны сюрпризы.
Несмотря на то, что по моим подозрениям эта смола-близнец D-line Crystal Epoxy, она выдержала двойное воздействие "баня+дегазатор" и дала отличные результаты за счет своей изначальной жидкости.
Это была моя первая смола. Комфортно жидкая, не как вода, но жиже киселя. При прогревании становится еще более жидкой. Дает достаточно времени для подготовки к заливке, время жизни при 28 °С часа три до начала загустения. Время первичного гелеобразования примерно 3-4 часа, после чего еще 2-4 часа (в зависимости от температуры) с ней можно работать. В загустевшем состоянии получаются хорошие линзы, а в жидком - отлично подходит для заливки шаров с мелким наполнением. Полностью застывает за 48 часов. Лично мне это неудобно, так как у меня большие объемы. Для меня это единственный минус при работе с ней. Решение этой проблемы - проведение отверждения при температуре Т=30-40 °С или переход на более «быструю» марку ПЭО-610КЭ-20/0.
Как я уже говорила, самая густая из всех. После разведения по консистенции, как кисель. Было крайне неудобно сначала с ней работать, трудно делать заливки в шар со сложным наполнением. Время жизни у этой смолы всего около 30 минут. Это тоже было неприятным сюрпризом после ПЭО-510КЭ-20/0. Надо торопиться, потому что смола начинает набирать вязкость почти сразу. И через полчаса это уже густая субстанция, с которой почти невозможно работать. Но существенный плюс - она полностью застывала за 12 часов: вечером залил, с утра можно доставать. По этой причине я пользовалась ей больше года.
Среднегустая, отлично переносит водяную баню + вакуумную камеру. Дегазируется достаточно легко, если теплая. Если не прогревать, остается пена на поверхности. Немного, но остается. Вскипает достаточно сильно. Время первичного гелеобразования примерно час-полтора. Потом начинает постепенно густеть, и еще примерно пару часов можно работать. Застывает за 24-36 часов в зависимости от температуры окружающей среды.
Из-за густоты плохо отреагировала на водяную баню, и так же плохо дегазировалась в камере. Пришлось долго прогревать, после чего дегазировалась до нормального состояния. Пользовалась только 1 раз, не помню точно, как застывала. Кажется по схеме смолы Epoxy Crystal PLUS.
Если не брать в расчет тот случай, когда вышла накладка, то поведение смолы очень интересное. Она очень жидкая вначале, как вода. Но густеет за примерно 40 минут, иногда даже быстрее. Работать надо быстро, иначе все превратится в желе еще в процессе заливки)) Производитель указывает время полного отверждения 18 часов, но у меня ни разу так не получалось. По моим данным выходило 20-24 часов на полное отверждение.
Эта смола действует по схеме смолы D-line Crystal Epoxy. Очень жидкая, набирает густоту за 30-40 минут, застывает за 24 часа полностью.
Отличные характеристики прозрачности после застывания. Смола не желтеет! У меня есть отливки трехгодичной давности, они не желтые. Я считаю, это прекрасные показатели. Я приноровилась заливать плоские элементы, не дожидаясь загустения. В плоских заливках не растекается, держит форму, застывает без ряби. Стачивается крупными хлопьями, не пылит, почти не пахнет. Шлифуется хорошо, в меру твердая, полируется до зеркально блеска и эффекта стекла. Безопасность подтверждена проведенной независимой токсикологической экспертизой: в отвержденном состоянии смола безвредна для здоровья.
С двумя последними партиями была накладка. До смешивания она была прозрачная, после смешивания набирала пузыри, не дегазировалась даже после водяной бани. После застывания была молочно белая, опалесцирующая. При этом экзотермической реакции не было, она не грелась. Я отсылала эти партии обратно на производство, после экспертизы мне было сказано, что "если смолу прогреть до 80 °С, то она не будет опалесцировать". Странный ответ. Мне казалось, что смолу надо купить, смешать и заливать, а не танцевать вокруг нее с бубнами и банями. В итоге мне вернули деньги за одну партию. Смола пожелтела через полгода. Очень неприятный сюрприз, так как мне начали писать покупатели по этому поводу. В плоских заливках ведет себя хорошо, но в итоге тоже желтеет. Стачивается мелкой пылью с сильным запахом. Пылью покрыто все вокруг. И снова минус. Без респиратора работать невозможно.
Отличные показатели прозрачности после застывания. Работаю немногим больше года, пока жалоб не было. Производитель утверждает, что она не желтеет,…осталось подождать ещё год-два, чтобы сравнить с ПЭО. Надо сказать, что аналогичная ситуация в отношении устойчивости к пожелтению и у трех других смол Poly Glass, D-line Crystal Epoxy, Artline Crystal Epoxy. Epoxy Crystal PLUS хорошо ведет себя в плоском виде, не убегает, застывает без ряби, загустения для заливки я не жду. Стачивается средне крупными хлопьями, почти не пылит, почти не пахнет. Шлифуется легко, полируется до зеркально блеска и эффекта стекла.
После застывания оптически прозрачна, без проблем. Моих личных данных о пожелтении нет. Достаточно густая для заливки плоских образцов, но у меня застыла с рябью и ячейками, просматриваемыми под определенным углом. Об этом я сообщила производителю, но ответа не получила. Заливала один раз, шлифовать-полировать не приходилось.
Оптически полностью прозрачная. В плоской отливке ведет себя хорошо, за счет быстрого набора вязкости не убегает. Стачивается мелкой пылью с сильным запахом, работать рекомендую только в респираторе.
Все характеристики, как у D-line Crystal Epoxy. Небольшое отличие - застыла в плоской отливке с чуть заметной ячеистостью.
Я попыталась оценить каждый из рассматриваемых технологических параметров смол в диапазоне от 1 (плохо) до 5 (отлично). Скажу сразу, дело это оказалось непростым, сильно зависящим от предпочтений мастера. Одному хочется, чтобы время первичного загустения было как можно больше (оценка 5), но тогда сильно увеличится время полного отверждения (оценка 1), для другого наоборот в приоритете быстрое отверждение (5) и малое время жизни (1). Со степенью густоты и удобством дегазации такая же ситуация: если одно «тянет» на 5, то второе на 1. Мое компромиссное решение было таким.
|
|
ПЭО-510КЭ |
Magic |
Epoxy Crystal PLUS |
Poly |
D-line Crystal Epoxy |
Artline Crystal Epoxy |
|
Удобство и пропорции смешивания |
5 |
3 |
4 |
3 |
5 |
5 |
|
Реакция на водяную баню, удобство дегазации |
5 |
3 |
4 |
3 |
4 |
5 |
|
Степень густоты, время первичного загустения, время полного отверждения |
4 |
3 |
5 |
4 |
4 |
4 |
|
Оптическая прозрачность, плоская заливка, механическая обработка и безопасность |
5 |
3 |
<=5 |
<=5 |
<=4 |
<=3 |
|
Итого баллов |
19 |
12 |
<=18 |
<=15 |
<=17 |
<=17 |
Примечание к таблице. Знак <= отражает неопределенность по параметру стойкости смол к пожелтению.
Первое место разделили между собой смолы ПЭО-510КЭ-20/0 и Epoxy Crystal PLUS. У ПЭО-510КЭ-20/0 мне не хватает скорости застывания, у Epoxy Crystal PLUS - более жидкой консистенции. Но это я уже придираюсь. Обе смолы идеальные, смело можно рекомендовать любую из них и мастеру, и новичку.
Второе место разделили между собой «близнецы» D-line Crystal Epoxy и Artline Crystal Epoxy. Если бы не непредсказуемое поведение и странности с дегазацией, могли бы быть идеальными.
На третьем месте Magic Crystal 3D и Poly Glass. Первая – из-за непонятного поведения последних партий и желтизны, вторая – из-за густоты и разводов в плоских отливках.
Купить ювелирные эпоксидные
смолы ПЭО,
(опрос
действует с 13.09.2013)
